Sketchup de um telescópio refletor de 180mm

Mensagempor Snahrck » Sáb, 05/06/2010, 19:18h

Olá Pessoal,

To construindo um telescópio refletor de 180mm e resolvi modelar o projeto no SketchUp primeiro para ver se cometo alguns dos erros virtualmente primeiro e deixo de comete-los na prática. O projeto é baseado naquele do site da turminha: http://www.turminha.com/telescopio/

Para quem não conhece, o SketchUp é um programa de modelagem 3D gratuito criado pelo google. O programa é bem intuitivo esse projeto é a segunda coisa que fiz utilizando ele. Ou seja dá pra aprender rápido a utilizar.

Aqui uma imagem de como a modelagem está atualmente.:

Imagem

Clique aqui para ver em alta resolução


Aqui vai arquivo do SketchUp com modelo. Sintam-se a vontade para fazer qualquer modificação, mas de prefêrência postem o que fizerem aqui para todos poderem comentar: Telescopio.skp

O intutio original do projeto era poder ajustar direitinho todas as posições e medidas virutalmente e depois colocar em prática. Para isso é necessário que todas as dimensões estejam de acordo com o que será feito na realidade. Porém, por falta de conhecimento ainda não consegui ajustar as dimensões do focalizador.

Eu incluí ainda o traçado de ráios do primário até a objetiva considerando um primário com distância focal de 1080mm.

--
Aqui vão mais algumas imagens mostrando detalhes:
Espelho primário:
Imagem

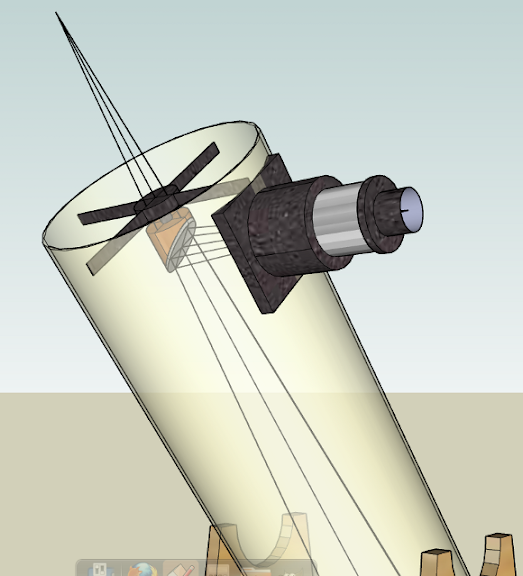

Espelho secundário:
Imagem




Orion WorldView 10x50WP
Newtoniano 180mm, F/D=6, em montagem dobsoniana (veja o projeto e as fotos)
Oculares: (SWA 32mm 70º) (Plossl 12mm 52º) (Hyperion 8mm 68º) (Barlow GSO 2X ED 2'')
Minhas astrofotos

Voltar ao topo
 Perfil
Responder com citação

Novato
Novato
Default Avatar.

 Masculino
 Msgs: 47
 Registro: 10/03/2010

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor Snahrck » Dom, 06/06/2010, 15:53h

Outras imagens do projeto estou disponibilizando no meu Album para não sobrecarrecar o tópico.




Orion WorldView 10x50WP
Newtoniano 180mm, F/D=6, em montagem dobsoniana (veja o projeto e as fotos)
Oculares: (SWA 32mm 70º) (Plossl 12mm 52º) (Hyperion 8mm 68º) (Barlow GSO 2X ED 2'')
Minhas astrofotos

Voltar ao topo
 Perfil
Responder com citação

Novato
Novato
Default Avatar.

 Masculino
 Msgs: 47
 Registro: 10/03/2010

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor Snahrck » Qua, 09/06/2010, 18:06h

Pessoal, estou com algumas dúvidas com relação ao posicionamento das oculares em relação ao focalizador. E também com dúvidas nas dimensões do focalizador.

Por falta de saber as medidas reais do focalizador, por enquanto ele está da seguinte forma:

Imagem

Estou me baseando no focalizador pinhão e cremalheira (SWFOCRP) da SkyWatcher disponível na astroshop:

Imagem

Alguém tem este modelo?

Estas informações são importantes pra mim para o dimensionamento do tubo, pois quero fazer utilizar o menor tubo possível.




Orion WorldView 10x50WP
Newtoniano 180mm, F/D=6, em montagem dobsoniana (veja o projeto e as fotos)
Oculares: (SWA 32mm 70º) (Plossl 12mm 52º) (Hyperion 8mm 68º) (Barlow GSO 2X ED 2'')
Minhas astrofotos

Voltar ao topo
 Perfil
Responder com citação

Membro Regular
Membro Regular
Default Avatar.

 Masculino
 Msgs: 325
 Registro: 13/08/2005

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor Coletti » Qua, 09/06/2010, 18:40h

Citação:
Alguém tem este modelo?

Estas informações são importantes pra mim para o dimensionamento do tubo, pois quero fazer utilizar o menor tubo possível.


Olá,
Tenho um modelo SketchUp de um Crayford de 2" ja no tamanho correto... Mas é um Crayford de perfil baixo.
Pode baixar ele do meu blog no Multply.
http://sandrocoletti.multiply.com/journal/item/15/15




Abraços
Sandro Coletti


http://sandrocoletti.multiply.com/photos
Skype: telescopiocoletti

Voltar ao topo
 Perfil
Responder com citação

Novato
Novato
Default Avatar.

 Masculino
 Msgs: 47
 Registro: 10/03/2010

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor Snahrck » Qua, 16/06/2010, 19:50h

Oi Sandro,

Muito bom seu modelo! Gostaria de adota-lo no meu projeto mas a versão real dele é muita areia pro meu caminhãozinho, digo bolso :D.

Gostaria de alguma sugestão da distancia ideal da posição do foco em relação ao tubo de forma que permita utilizar barlows e futuramente câmeras sem necessidade de mudar a posição do primário. Se é que isso é possível.

Abraços!




Orion WorldView 10x50WP
Newtoniano 180mm, F/D=6, em montagem dobsoniana (veja o projeto e as fotos)
Oculares: (SWA 32mm 70º) (Plossl 12mm 52º) (Hyperion 8mm 68º) (Barlow GSO 2X ED 2'')
Minhas astrofotos

Voltar ao topo
 Perfil
Responder com citação

Sub Curioso
Default Avatar.

 Masculino
 Msgs: 1
 Registro: 08/07/2010

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor tuffikabreu » Ter, 13/07/2010, 20:11h

Ola Snahrck

Tambem estou montando um tele 180, ainda estou no projeto pelo sketchup tb. porem estou com uma duvida em relação a esse focalizador.

Minha namorada tem um tele japones de 80mm, ai resolvi comprar um adaptador universal para camera dslr e um anel T para minha camera Nikon D80, o problema foi que o padrao japones eh diferente do americano e o conjunto que adquirir na astroshop nao funcionou, por isso resolvi montar meu tele e nao quero cometer o mesmo erro, com isso te pergunto: esse focalizador possue rosca que eu possa adaptar meu conjunto?

Caso vc tenha adquirido esse focalizador, tem como vc detalhar ao maximo ele no sketchup?

abs e sucesso no seu projeto




Voltar ao topo
 Perfil
Responder com citação

Sub Curioso
Default Avatar.

 Masculino
 Msgs: 8
 Registro: 14/07/2010

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor henrisouzarj » Qui, 15/07/2010, 02:29h

Pessoal ,

estou iniciando um projeto de tele 180mm com ótica do Sebastião ...

Mas ainda estou no levantamento de custos e definições para a montagem ...

Dei uma olhada no tópico e nos catchups postados.

Acho que vai ser muito útil e quem sabe um dia consigo contribuir também.

Abs !




Henrique
150 F/8 com EQ-3
180 F/6 em planos de construção
Óculos para astigmatismo :)

Voltar ao topo
 Perfil
Responder com citação

Novato
Novato
Default Avatar.

 Masculino
 Msgs: 47
 Registro: 10/03/2010

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor Snahrck » Seg, 26/07/2010, 17:56h

Oi Gente,

Coloquei o projeto em prática e posso dizer pra vocês que ele está bastante realista. Eu procure segui-lo a risca e tudo ocorreu como esperado.
Adicionei no meu álbum as fotos da construção e do resultado final para quem se interessar. Aqui tem uma versão mais nova do projeto já considerando o suporte do tubo principal. Aliás eu tive uma idéia nessa parte que acho que ficou ótima. Utilizei quadradinhos recortados do tubo para colocar entre o tubo e a roldana de madeira. Dei uma lixada na parte que toca a madeira para criar uma superfície plana de apoio. O resultado ficou muito bom.
Aqui está uma versão do sketchup já com esta modificação: Telescópio.skp.




Orion WorldView 10x50WP
Newtoniano 180mm, F/D=6, em montagem dobsoniana (veja o projeto e as fotos)
Oculares: (SWA 32mm 70º) (Plossl 12mm 52º) (Hyperion 8mm 68º) (Barlow GSO 2X ED 2'')
Minhas astrofotos

Voltar ao topo
 Perfil
Responder com citação

Novato
Novato
Default Avatar.

 Masculino
 Msgs: 47
 Registro: 10/03/2010

Offline
Re: Sketchup de um telescópio refletor de 180mm

Mensagempor Snahrck » Seg, 26/07/2010, 19:23h

Esqueci de colocar uma foto do resultado final:

Imagem

Adicionei no meu álbum mais fotos da construção e do resultado final para quem se interessar.

tuffikabreu, acabei comprando este focalizador mesmo. Então acho que posso te ajudar. Vou ver se me animo a detalhar ele no sketchup. Mas enquanto isso você pode me dizer as medidas que queres saber que eu te informo aqui no tópico. O focalizador possui uma rosca na qual e encaixado um anel que pode receber ou o adaptador para oculares de 2'' ou o adaptador para oculares de 1,25''. Não sei se é a esta rosca que você está se referindo.
Veja estas fotos:
Imagem Imagem Imagem
